9吨抢险救援消防车
JDF5130TXFJY90/Z6 型抢险救援消防车
技术规格书
一、整车技术指标
JDF5130TXFJY90/Z6 抢险救援消防车整车基本参数
|
产品型号 名称 |
JDF5130TXFJY90/Z6 抢险救援消防车 |
|||
|
产品商标 |
江特牌 |
生产厂家 |
湖北江南专用特种汽车有限公司 |
|
|
总质量(Kg) |
12900 |
整备质量 |
12450(Kg) |
|
|
燃料种类 |
柴油 |
外形尺寸 |
8720*2520*3520 |
|
|
驾驶室准乘 |
2+4 人 |
轴数 |
2 |
|
|
接近角/离去角 |
16/11(°) |
轴距 (mm) |
4500 |
|
|
前悬/后悬 |
1450/2340(mm) |
轮胎规格 |
295/80 R22.5 |
|
|
轮胎数 |
6 |
前/后轮距 |
1998.2035 /1850 |
|
|
轴荷(Kg) |
4650/8250 |
最高车速 |
100(Km/h) |
|
|
底盘品牌 |
汕德卡 |
底盘型号 |
ZZ5206N471GF5 |
|
|
生产企业 |
中国重汽集团济南商用车有限公司 |
|||
|
钢板弹簧片数 |
3/3+2 |
驱动形式 |
4*2 |
|
|
排放依据标准 |
GB17691-2018 国Ⅵ |
|||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
|
MC07H.35-60 |
中国重型汽车集团有限公司 |
7360 |
257 |
|
1.2、底盘特点及主要技术参数
中国重型汽车集团有限公司是国内第一家全面引进国外重型汽车整车 制造技术的企业。具 有整车、发动机、零部件、汽车电子、材料工艺等全 方位的研发和检测能力，拥有各种加工、试验、测试等高、精、尖设备，发动机、整车、部件振动、强度测试等设备均达到世界先进水平。
汕德卡系列重型卡车，采用国际先进水平的 MC07 电控高压共轨发动机，利用先进的燃烧模拟分析，优化了燃烧室和进排气结构，使得燃烧效率大大提高，并采用高效涡轮增压技术并进行良好匹配，后处理系统采用SCR 技术，符合欧Ⅴ标准，发动机功率强悍节能减排。MC07 发动机中置喷油器结构 及超宽经济转速带设计，第二代博世电控共轨七孔直喷技术，升功率
显著提高；龙门式缸体结构及连杆涨断工艺，具备标准工况发动机B10 寿 命80 万公里的质量保障。
汕德卡系列重卡驾驶室配备独立通风冷暖空调，室内LED照明，驾员座椅高度、角度、前后位置可调，符合长途乘坐要求；车内配置顶部储物箱；车门开启角度约90°,配有安全扶手；上下车踏板坚固、防滑，配 有上车门灯。驾驶室顶部装配1.9 米长排爆闪警灯，车厢两侧、尾部均安装全红爆闪灯，由驾驶室内警报器和 100W 扩音系统控制。
汕德卡系列重卡驾驶室采用高强度镀锌钢板冷冲压成型焊接，两门单排驾驶室驾乘人数 3 人，外形美观平整密闭良好，整体式阴极电泳漆涂装。驾驶室带中控锁，可选配电动举升翻转助力，翻转支撑结构可靠，驾驶室为四点悬浮结构。左置方向盘，高度和倾角可调，循环球式动力转向装置，液压助力转向操作更轻便。油箱和蓄电池箱均为裙箱包围结构，配有锁紧装置。具有造型高雅、安全舒适、马力强劲、用途广泛等特点。具有极佳的动力性、燃油经济性和耐久可靠性。底盘主要参数如下：
附：汕德卡牌ZZ5206N471GF5 特种作业车底盘技术参数
|
底盘 ID |
3190510 |
公告批次 |
PEHV06PA066（376） |
|
底盘型号 |
ZZ5206N471GF5 特种作业车底盘 |
||
|
企业名称 |
中国重汽集团济南商用车有限公司 |
||
|
产品商标 |
汕德卡牌 |
底盘类别 |
二类 |
|
外形尺寸(mm) |
长8150,8450,7700,8770,8950,9800,9900,7350,10650*宽2496*高3035 |
||
|
转向形式 |
方向盘 |
驾驶室准乘 |
2+4 人 |
|
总质量(kg) |
20100 |
整备质量(kg) |
6480 |
|
轴数 |
2 |
轮胎数 |
6 |
|
轴距(mm) |
4500,4700,4200,5000,5200,5600,5800,3900,6000 |
||
|
轮胎规格 |
315/80R22.5,295/80R22.5,12R22.5,12.00R20,11.00R20 |
||
|
接近角/离去角 |
16/10,16/12,16/19,16/20,16/21,16/23 |
||
|
前 悬 / 后 悬 (mm) |
1450/2200,1450/2300,1450/2050,1450/2320,1450/2750,1450/2650, 1450/2000,1450/3200 |
||
|
前轮距(mm) |
1998,2035 |
钢板弹簧片数 |
2/3+2,3/3+2,3/9+8,11/9+8 |
||
|
防抱死系统 |
有 |
后轮距(mm) |
1850 |
||
|
燃料种类 |
柴油 |
最高车速 |
110(km/h) |
||
|
排放依据标准 |
GB17691-2018 国Ⅵ |
||||
|
车辆识别代号 |
LZZ8BCMF××××××××× |
轴荷 |
7100/13000 |
||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(kw) |
||
|
MC07H.33-60 WP8.350E61 MC11.40-60 MC07.34-60 MC07.31-60 MC07.27-60 MC07H.29-60 MC07.33-60 WP7.300E61 MC07H.35-60 WP7.270E61 MC11.40-61 |
中国重型汽车集团有限公司 潍柴动力股份有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 潍柴动力股份有限公司 中国重型汽车集团有限公司 潍柴动力股份有限公司 中国重型汽车集团有限公司 |
7360 7800 10518 6870 6870 6870 7360 6870 7470 7360 7470 10518 |
240 257 297 251 228 202 213 240 220 257 199 297 |
||
1.3、江特牌JDF5130TXFJY90/Z6 抢险救援消防车专项指标
湖北江南专用特种汽车有限公司JDF5130TXFJY90/Z6 抢险救援消防车 产品，广泛适用于消防救援、交通路政、工矿企业等单位紧急救援、抢险 救灾、交通事故施救、安全生产事故应急处突等。
整车主要由机动性能较高的特种作业车底盘、铝合金上装厢体、电源 保障系统、随车起重折臂吊机、高杆照明系统、车载电台、器材舱、平式/ 立式拓展板机构、卷帘门、梯台及护栏、警灯警号、随车器材等组成。
上装厢体为整体式框架结构，厢体龙骨采用优质铝型材焊接，厢体四 壁和顶板外蒙皮为航空铝材，厢体两侧上部外廓采用专用铝型材包角，满 足轻量化和整车强度要求。车辆顶部四周配备频闪警灯及场地照明灯，下 裙边设计有翻转踏板，尾部设计有专用杂物舱。整车优质烤漆工艺，主色 为消防红，可以根据用户需求设计军警制式外观车贴。

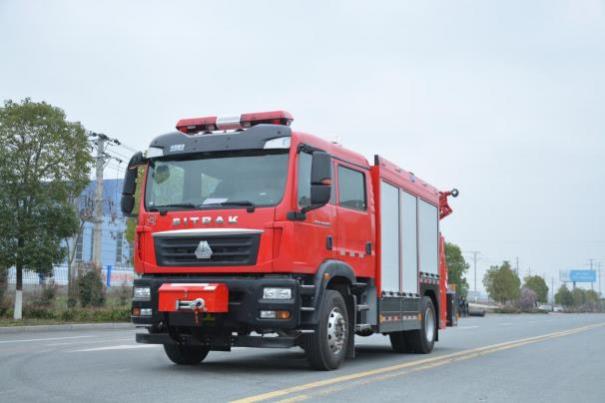

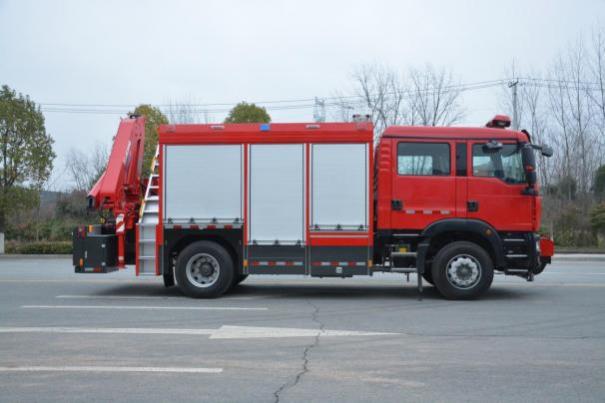

四、JDF5130TXFJY90/Z6 抢险救援消防车实物图片
