一、产品介绍

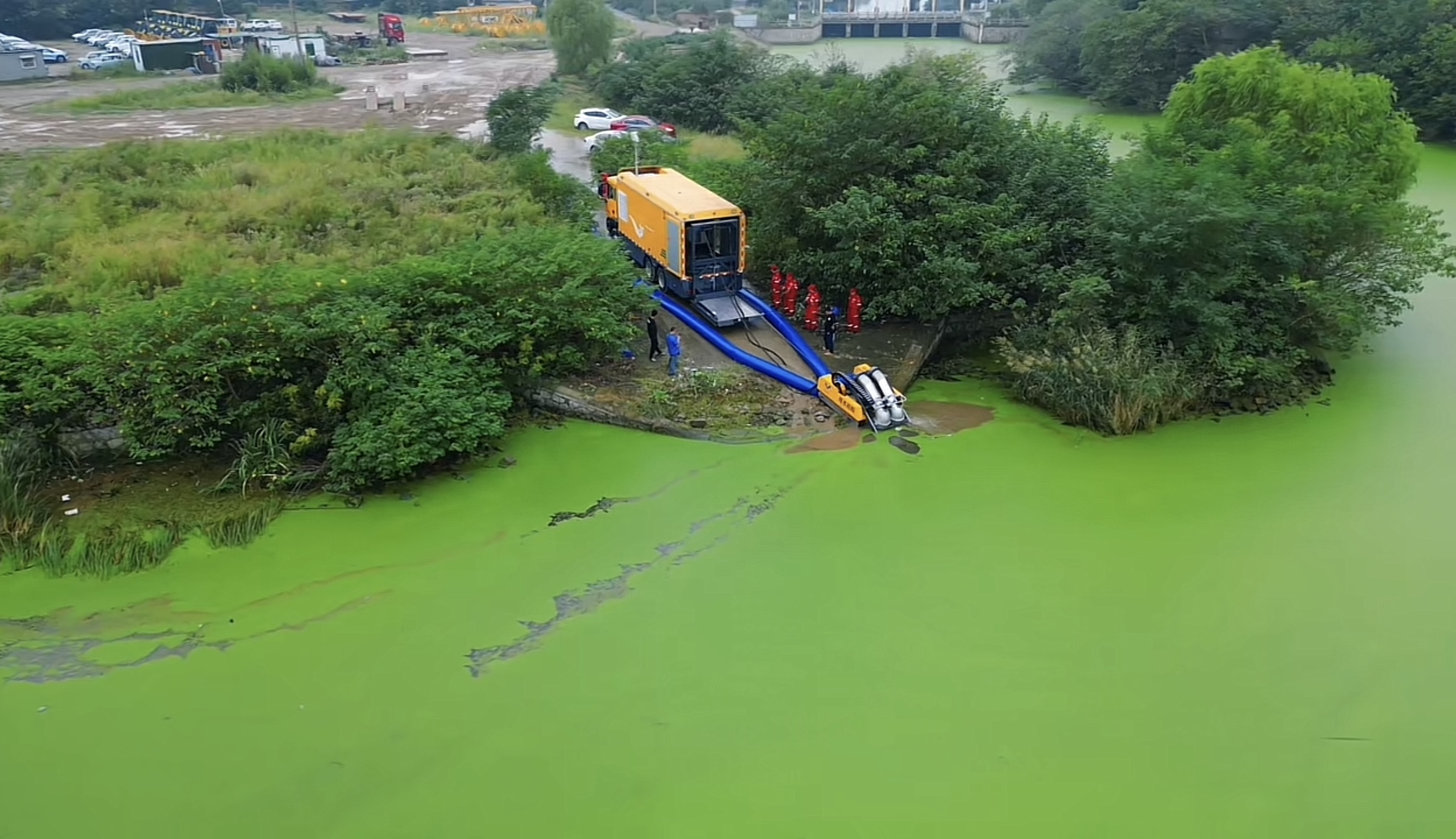

子母式大流量排水抢险车是针对城市内涝抢险需求研发的创新产品，具备排水量大、操作便捷、安全可靠等显著优势。采用子母式车型设计，搭载全液压驱动系统，支持无线与有线遥控双重控制方式，集应急排水、抗旱灌溉、应急照明等多功能于一体，适用于城市内涝、抗洪抢险、抗旱供水等多种场景，尤其擅长在城市隧道、地下室、地铁等狭小区域开展应急排水作业。

二、产品特点

1、快速排水，使命必达：整车排水流量达4000m³/h，为目前市场所有主流产品最大，扬程达到16m；

2、续航持久，抢险无忧：单次加满油，车辆在辐射100km范围内，可实现至少8h的持续续航作业能力；

3、全地形覆盖，作业无死角：子车与母车分离作业，配合子车橡胶履带行走机构，涉水能力出众，全地形作业；

4、收放自如，便捷高效：设置伸缩升降机构，可将子车完全放至地面，快速将子车移出母车；

5、轻巧作业，高效回收：两侧设置水带马达收放卷盘，配合翻转装置，可将水带卷盘放至距地面0.6m处；

6、随时待命，全天候出勤：车辆全部为液压驱动，子车设计防护等级IP68，实现全天候作业能力，无论下雨、刮风都可出勤；

7、全方位照明，让抢险不分白天黑夜：配备1.8m曲臂升降灯，和8组场地照明灯，2台手提式照明灯，满足抢险现场照明需求；

8、全方位监控，让抢险救援随时可控：曲臂升降灯配置防水监控摄像头，监控画面实时传输；

9、液压支撑，保护底盘：配备4条液压支腿，车辆存储时有效保护底盘板簧与轮胎；

10、沟通指挥，畅行无阻：配备对讲机实现作业人员远距离沟通；配备喊话器，便于对现场指挥与警示；

11、细心呵护，关怀备至：配备大容量水箱、外接龙头，方便作业人员在休息、吃饭、换班时冲洗。

三、功能配置

1.基础配置：以汕德卡G7高端底盘为载体，加装一体化箱体及专用装置。专用装置涵盖排水子车、子车承载装置、水袋输放装置、油管输放装置、应急照明系统及牵引系统等核心组件。

2.排水子车特性：排水子车与母车通过两条液压油管相连，最远可在距母车60米处作业；配备有效遥控距离达100米的无线遥控系统，行走机构采用橡胶履带，既能实现全地形作业，又能保护铺装路面。该车搭载两台液压混流泵，单台水泵流量达2000立方米/小时，扬程16米，总排水流量高达4000立方米/小时。排水子车防护等级达IP68，可整体潜入水中作业；采用锂电池组与母车蓄电池组成的双电源供电系统，锂电池组作为主电源，可保障7×24小时连续作业。

3.实用功能配置：配备液压牵引绞盘、警示爆闪灯、夜间照明灯等实用设备；子车承载装置采用伸缩升降平台式结构，支持一键展开与回收，确保子车收放安全稳定；配备4条30米长、DN400口径的排水水袋，两端为铝制快速接头，通过梯形翻转收放机构实现液压马达驱动与无线遥控操作，降低收放高度，便于人员操作。

4.创新设计：创新性采用一体式同步油管收放装置，搭配主动排管机构，实现高压油管快速有序收放；应急照明系统包含8盏LED场地照明灯和1.8米曲臂式升降灯，曲臂升降灯支持有线与无线遥控，云台上的高清摄像机可实时监控作业现场；车辆前后均设有电动牵引绞盘，具备自救与救援能力；配备400升超大燃油箱，满足8小时满负荷连续作业需求；设有洗手水箱，彰显人性化设计；四条液压支撑腿可在车辆长期存放时减轻底盘轮胎板簧载荷。

四、操作步骤

1.进入驾驶室，依次打开负极开关、电源开关，启动底盘发动机，打开取力器及PTO开关，选择无线遥控模式。

2.打开后尾门与子车电源开关，取出无线遥控器，解除急停按钮并开启遥控器电源，对系统加压。

3.将机器人承载装置降至地面，解除子车限位，将发动机转速调至1250转/分钟，操控子车进入排水区域后调至怠速。

4.确保水泵泵头完全浸入水中，取出水带遥控器，放出水袋并连接水泵出水口，放出泄油管连接子车泄油口。

5.系统卸荷，关闭取力器后重新打开，再次对系统加压，将发动机转速调至1250转/分钟，依次开启两台水泵，缓慢旋转流量旋钮至最大，开始排水作业。

五、收车操作

1.缓慢旋转流量调节旋钮至最小，依次关闭两台水泵。

2.取下排水水袋与泄油管接头，关闭取力器后重新打开，将发动机转速调至怠速，操控水泵复位，回收水袋与泄油管。

3.将发动机转速调至1250转/分钟，控制子车回收到承载装置并限位，再将发动机转速调至怠速，回收承载装置。

4.系统卸荷，关闭子车电源，依次关闭取力器、PTO开关及电源总开关。
